ARCHITECTURE VERNACULAIRE

CERAV

SYSTÉMATIQUE MORPHOLOGIQUE ET TERMINOLOGIQUE DES CABANES EN PIERRE SÈCHE

5 - ASPECT INTÉRIEUR

Christian Lassure

(page en construction)




PLAN



                • relevant du cercle

                               circulaire

                               presque circulaire (ou subcirculaire)

                               semi-circulaire

                               en forme de trois quarts de cercle

                               ovoïde

                               elliptique (ou ovale)

                               semi-elliptique

                               en forme de U

                               en forme de fer à cheval

                               en forme de crosse d'évêque



                • quadrangulaire

                               carré

                                               à angles arrondis

                                               convexiligne

                               rectangulaire

                                               indivis (ou d'un seul tenant)

                                               divisé en deux travées par une paire de piliers latéraux

                                               divisé en trois travées par deux paires de piliers latéraux

                                               divisé en quatre travées par trois paires de piliers latéraux

                               presque rectangulaire (ou subrectangulaire)

                               trapézoïdal (ou en forme de trapèze)

                                               rectangle

                                               isocèle

                               losangique

                               polygonal (ou en forme de polygone)

                                               à cinq côtés

                                               à six côtés



PROFIL



                • section intégrale (base + voûte)

                               conique (rectiligne)

                               cylindro-conique (rectiligne)

                               ogivale

                               cylindro-ogivale

                               tronconique rectiligne

                               tronconique curviligne



                • section de la voûte seule

                               conique

                               ogivale

                               tronconique rectiligne

                               tronconique curviligne

                               en arc-de-cercle

                               en demi-cercle

                               en accolade

                               en anse de panier (ou en demi-ellipse)



                • forme de la voûte

                               en coupole hémisphérique (ou en demi-sphère) approximative

                               en coupole surbaissée

                               en cul-de-four de niche (ou en absidiole)

                               en pyramide à quatre pans rectilignes

                                               non tronquée

                                               tronquée

                               en pyramide à quatre pans curvilignes (ou en arc de cloître)

                                               non tronquée

                                               non tronquée et barlongue

                                               tronquée

                                               tronquée et barlongue (ou en miroir)

                               en auge

                               en berceau approximatif (ou en gouttière)

                               en berceau surbaissé

                               en berceau surhaussé

                               en nef renversée

                               en nef renversée tronquée

                               en demi-cylindre terminé par deux absides



DÉTAILS D'ARCHITECTURE



                • couverture par une dalle



                • couverture par plusieurs dalles

                               juxtaposées (ou tables de couverture)

                               en encorbellement

                               horizontales

                               inclinées latéralement



                • passage de la base de plan carré ou rectangulaire à la voûte de plan circulaire

                               par des triangles de soutien (ou corbeaux)

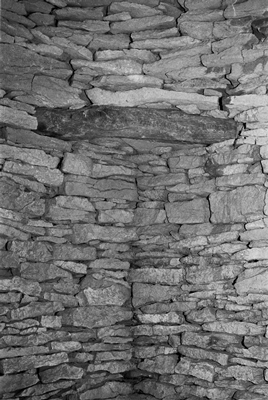

Trompe formée d'une poutre en bois barrant l'angle et supportant une grande dalle à Théizé (Saône-et-Loire).



                               par des pendentifs

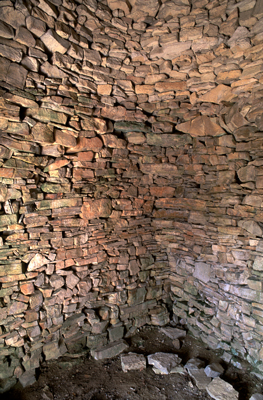

Pendentif pour le passage du plan carré au plan circulaire à Saignon (Vaucluse).



                • file de coupoles séparées par des arcs doubleaux sous une toiture de lauses à double pente

                               au nombre de deux

                               au nombre de trois

                               au nombre de quatre



                • vraie voûte à claveaux assemblés sans mortier

                               voûte en berceau simple

                               voûte en berceau brisé

                               voûte en coupole approximative

                               sous une toiture de lauses à double pente

                               à extrados en couverture



CABANE INCLUSE NON VOÛTÉE



                • en forme de demi-cylindre



                • en forme de trois quarts de cylindre
