Plan de l'église abbatiale de Saint-Amand-les-Eaux (Nord), 2e partie

L'ANCIENNE ABBAYE DE SAINT-AMAND-LES-EAUX (NORD)

RELEVÉS DRESSÉS EN 1725 PAR L'INGÉNIEUR-GÉOGRAPHE MASSE PÈRE, 2^e PARTIE

FIGURES 4 et 5 - PLAN DE L'EGLISE ABBATIALE DE S^t. AMAND

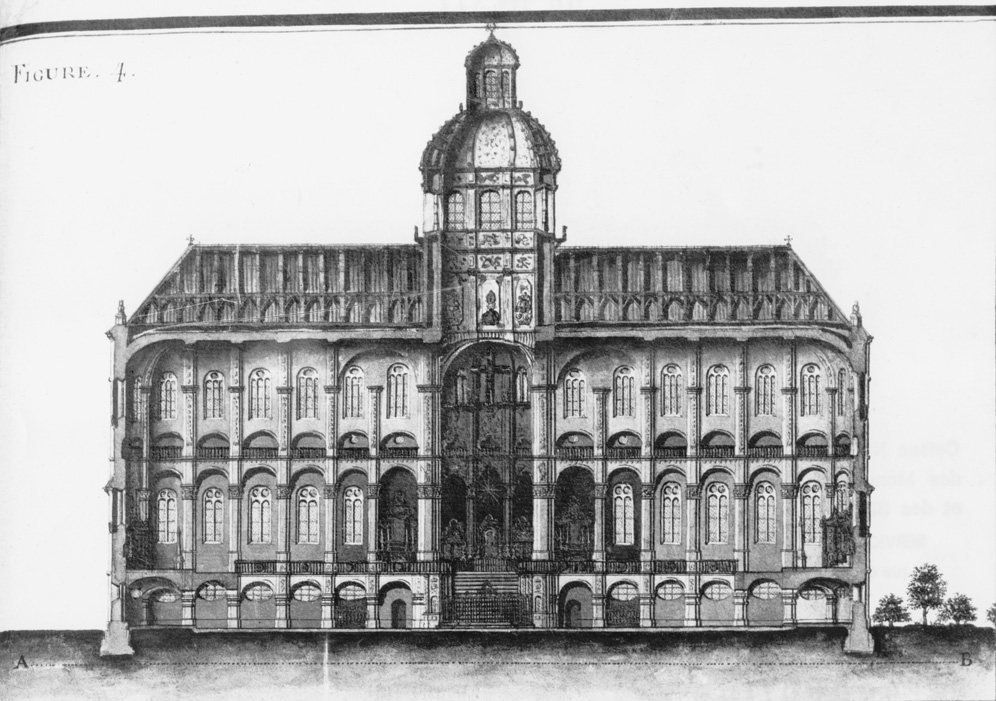

FIGURE 4 - COUPE et PROFIL géométrique par le Mellieu de la Croix prise par la Ligne du Plan A.B. ou paroist dans l'Enfoncement le Cœur et les Chapelles, qui fait voir la Magnificence de cette Eglise qui est une des plus belles qui soit en Flandres.

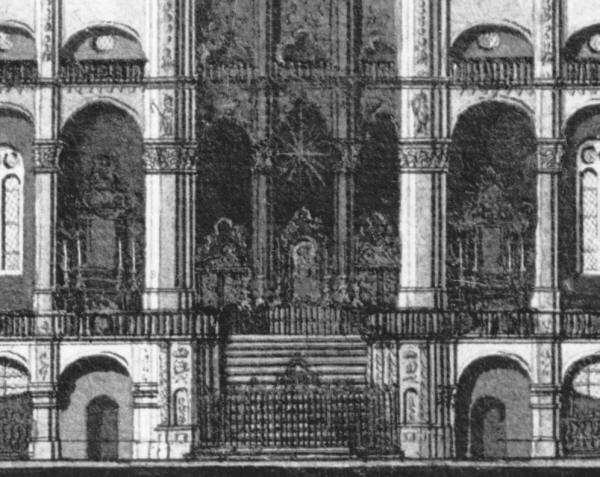

Agrandissement : Grand Escalier de Marbre pour monter dans la Seconde Eglise, et aux deux Côtez sont des Bas Reliefs et Collonnes de Marbre Magnifiques le tout Fermé par une Grille de fer Dorées (sic).

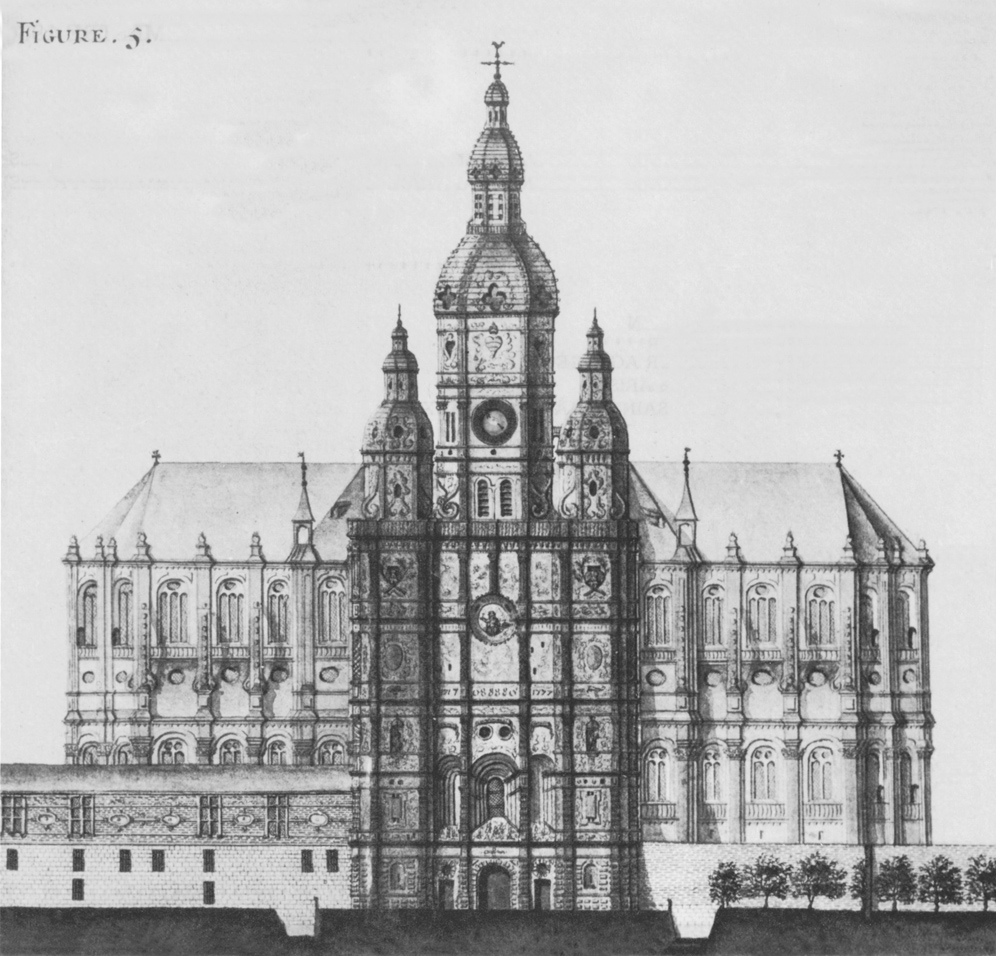

FIGURE 5. ELEVATION GEOMETRIQUE prise par la Ligne du Plan C.D. qui fait voir le Clocher du Côté de l'Entrée, ou paroist dans l'Enfoncement la Croix de l'Eglise. Ce Clocher est un des plus Beaux des Pays bas, d'une Ordonnance a Demy Gothique ou sont les 5 Ordres d'Architecture, dont le Tout en Semble fait un Effect merveilleux le tout Baty et Conduit aussi bien que l'Eglise et l'Abbaÿe, par l'Abbé Nicollas Dubois sur la fin du 17.^me siècle ou il a fait Travailler pres de 50 ans et a eu la satisfaction de voir ce Magnifique Batyment dans sa Perfection devant de mourir, apres avoir essuyé Beaucoup de Chagrins et de Traverses par les Moynes, on affirme qu'elle a Couté plus de 3 Millions 250 milles Livres, sans avoir laissé de Debtes a ses Successeurs.

NDLR : En arrière du massif occidental, est représenté le transept (ce que Masse père appelle « Croix »), dont l'horizontalité tempère l'élan vertical des tours. Au plan architectural, on note quelques erreurs de détail : les profils des dômes sont inexacts, une colonne a été inventée au-dessus de la gloire des 3^e et 4^e étages.
